ПО1х20


Прицел широкоугольный


Прицелы серии ПО1х20 (прежнее наименование "Ракурс") повышают эффективность стрельбы на дистанции прямого выстрела (до 400 м) по движущимся и неподвижным целям из гладкоствольного и нарезного охотничьего оружия.
Прицел имеет увеличение 1 крат и его система прицеливания подобна коллиматорным прицелам. Отличие от коллиматоров в том, что ПО1х20 имеет фиксированное положение выходного зрачка - 100 мм - и при удалении/приближении глаза от этого значения будет наблюдаться масштабирование изображения, потому прицеливание рекомендуется производить одним глазом. При положении глаза у выходного зрачка (т. е. в 100 мм от окуляра) прицеливание возможно двумя глазами.
Имеется подсветка сетки, обеспечиваемая тритиевым светоэлементом. Цвет свечения - зеленый.
Прицелы "ПО1х20" рекомендуется использовать для быстрого наведения по быстродвижущимся целям.
Обеспечивают работоспособность на открытом воздухе при температуре от - 40 до + 40 °С.

ПРИ ОФОРМЛЕНИИ ЗАКАЗА ЧЕРЕЗ КОРЗИНУ В ГРАФЕ "ДОПОЛНИТЕЛЬНО" УКАЗЫВАЙТЕ МОДИФИКАЦИЮ ПРИЦЕЛА.

Прицелы имеют несколько модификаций для установки на различные виды оружия:
- ПО1х20-А и ПО1х20-А1 - для установки на боковое посадочное место (оружие Тигр, Вепрь, Сайга). ПО1х20-А1 оснащен диоптрийной подвижкой окуляра от -2.5 до +2.5 дптр.;

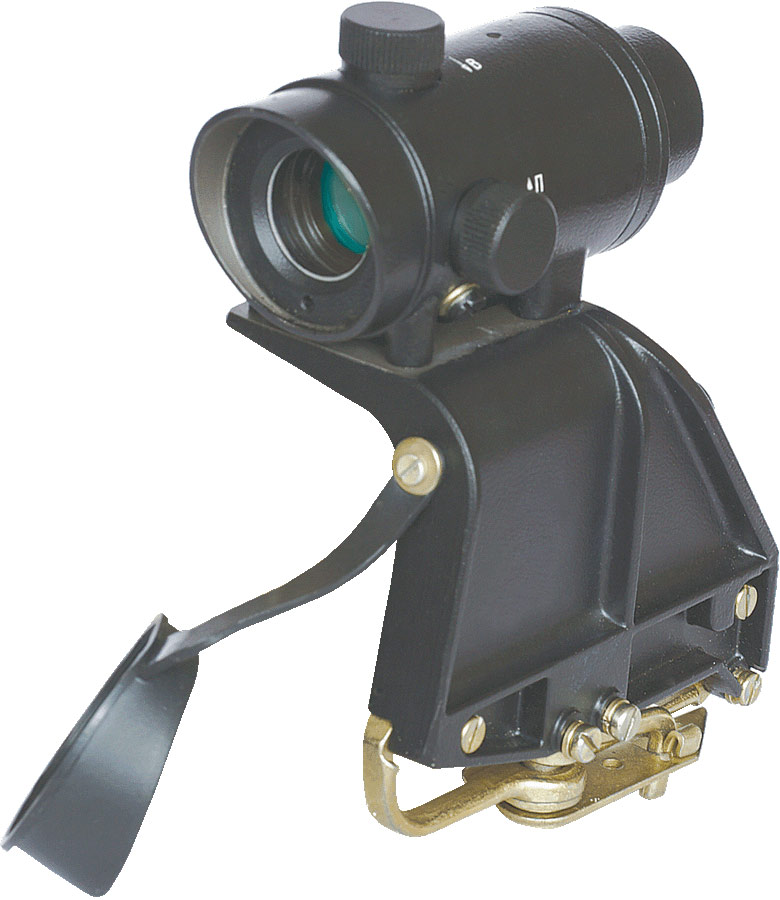

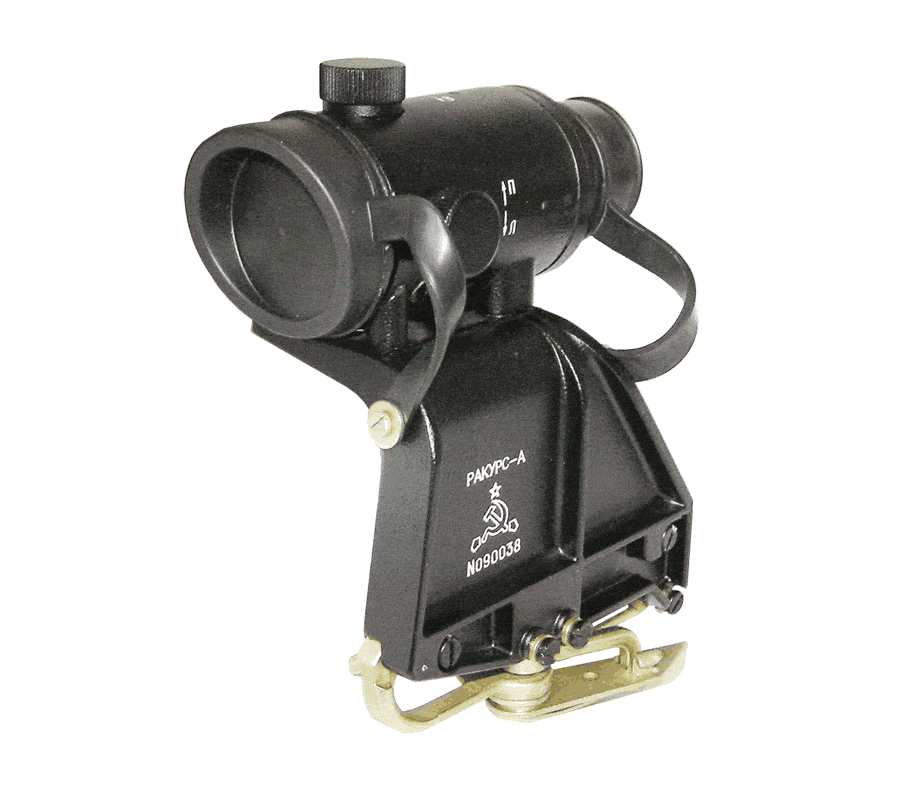

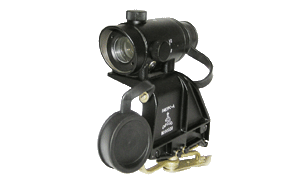

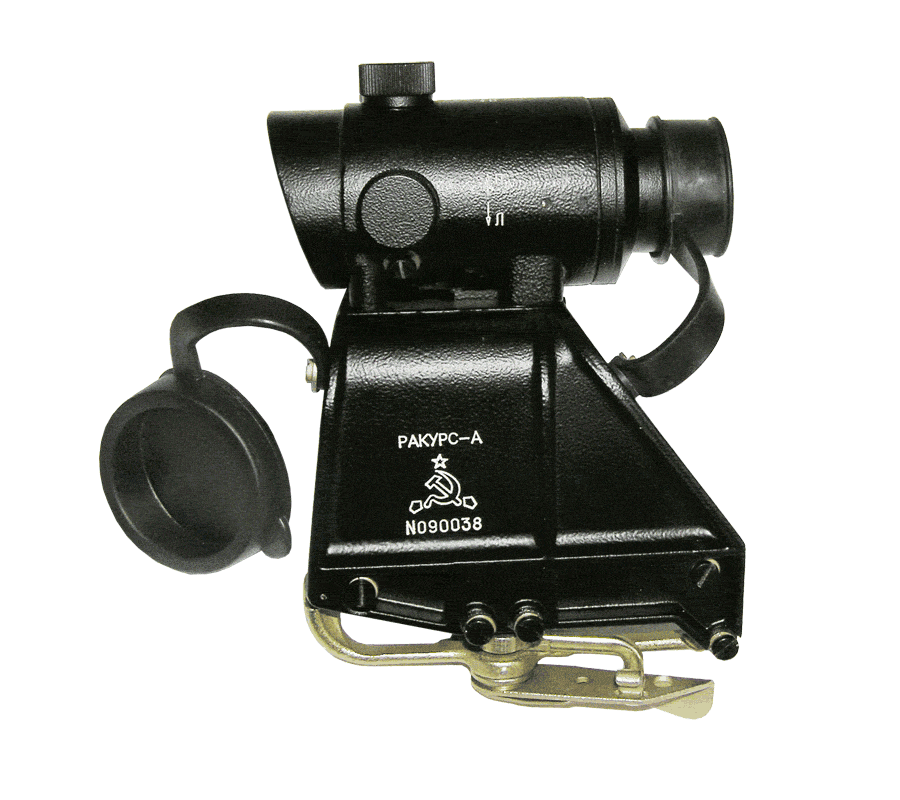

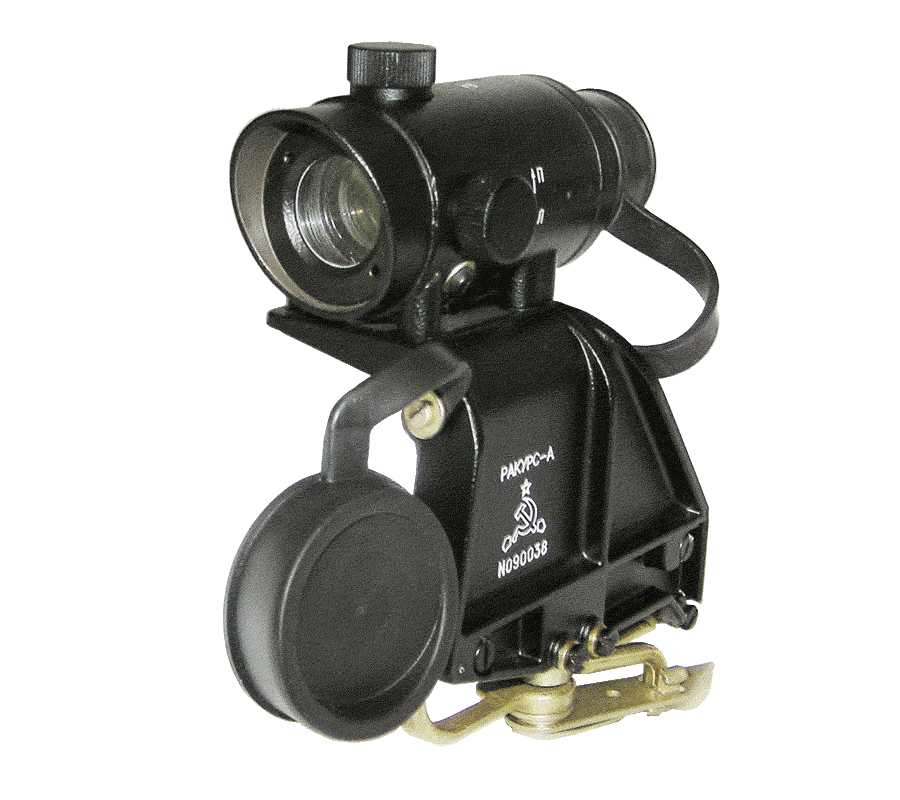

Общий вид прицела "ПО1х20-А"

- ПО1х20-П - для установки на оружие с планкой Пикатини (прицел имеет вынос ближе к глазу стрелка, расстояние от выступа до плоскости вых. зрачка 225 мм) ;


Общий вид прицела "ПО1х20-П"

- ПО1х20-ПМ также для для установки на оружие с планкой Пикатини, но прицел не выходит за габариты установочной планки (расстояние от выступа до плоскости вых. зрачка 140 мм).


Общий вид прицела "ПО1х20-ПМ"

- ПО1х20-Л - для установки на оружие с верхним посадочным местом типа «ласточкин хвост».


Общий вид прицела "ПО1х20-Л"

ОТЗЫВЫ И ОБСУЖДЕНИЕ ПРИЦЕЛА ПО1х20 (РАКУРС-А) на оружейном портале Guns.ru.


Прицеливание с ПО1х20-П на оружии Сайга 12 30МК


ХАРАКТЕРИСТИКИ

Видимое увеличение, крат

1

Угловое поле зрения, град.

13

Диаметр выходного зрачка, мм

20

Удаление выходного зрачка, мм

100

Диапазон выверки линии прицеливания по высоте и по направлению, тыс.

± 0-08 (± 80 см на 100 м)

Величина одного клика механизмов выверки, тыс.

0-00,25 (± 2,5 см на 100 м)

Источник питания подсветки сетки

Светоэлемент Т(3)-0,8

Габаритные размеры ПО1х20-А, мм

180х65х110

Габаритные размеры ПО1х20-П, мм

191х55х84

Габаритные размеры ПО1х20-ПМ, мм

107х55х62

Габаритные размеры ПО1х20-Л, мм

191х55х82

Вес прибора, кг

не более 0,55

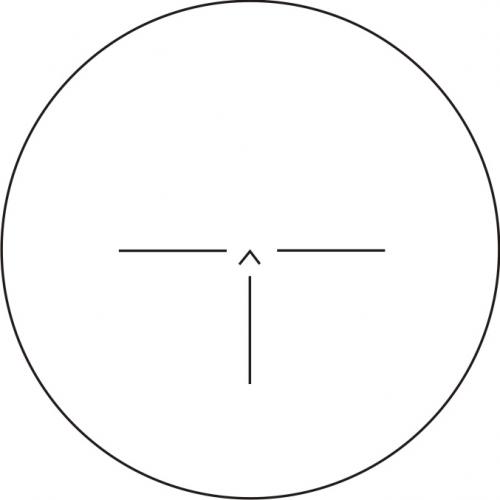

Вид поля зрения прицелов серии "ПО1х20"

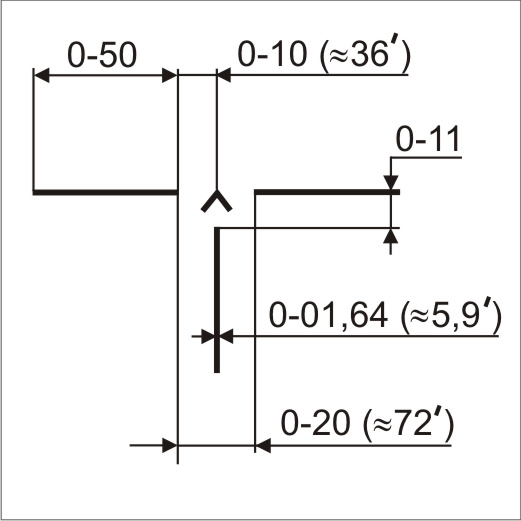

Сетка прицела "ПО1х20" - размеры между штрихами в тысячных дистанции (угловые размеры)

Ознакомиться со статьей о прицеле на сайте Ю. Максимова .

Дополнительную информацию о прицеле ПО1х20 можно найти в журнале "Калашников", № 6-2014.
